旋膜除氧器旋膜器技術核心
旋膜除氧器是更新?lián)Q代產品，宏慶公司設計生產的一種新型熱力式除氧器，旋膜除氧器原理是補水經起膜管呈螺旋狀按一定的角度噴出與加熱蒸汽進行熱交換除氧，給水加熱到對應除氧器工作壓力下的飽和溫度，除去溶解于給水的氧及其它氣體，防止和降低鍋爐給水管、省煤器和其它附屬設備的腐蝕。
旋膜式除氧器工作原理特點

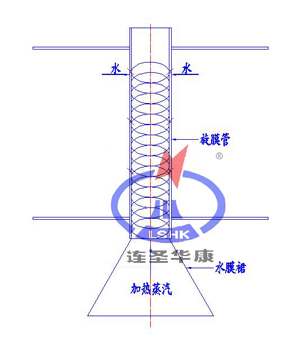

凝結水及補充水首先進入除氧頭內旋膜器組水室，在一定的水位差壓下從膜管的小孔斜旋噴向內孔，形成射流，由于內孔充滿了上升的加熱蒸汽，水在射流運動中便將大量的加熱蒸汽吸卷進來（試驗證明射流運動具有卷吸作用）；在極短時間很小的行程上產生劇烈的混合加熱作用，水溫大幅度提高，而旋轉的水沿著膜管內孔壁繼續下旋，形成一層翻滾的水膜裙，（水在旋轉流動時的臨界雷諾數下降很多即產生紊流翻滾），此時紊流狀態的水傳熱傳質效果最理想，水溫達到飽和溫度。氧氣即被分離出來，因氧氣在內孔內無法隨意擴散，只能上升的蒸汽從排汽管排向大氣（老式除氧器雖加熱了水，分離出了氧但氧氣比重大于加熱蒸汽，部分氧又被下流的水帶入水箱，也是造成除氧效果差的一種原因）。經起膜段粗除氧的給水及由疏水管引進的疏水在這里混合進行二次分配，呈均勻淋雨狀落到裝到其下的液汽網上，再進行深度除氧后才流入水箱。水箱內的水含氧量為高壓0-7 цɡ/L,低壓小于15цɡ/L達到部頒運行標準。
因旋膜式除氧器在工作中使水始終處于紊流狀態，并有足夠大的換熱表面積，所以傳熱傳質效果越好，排汽量�。从门c加熱的蒸汽量少，能源損失小帶來的經濟效益也可觀）除氧效果好產生的富裕量能使除氧器超負荷運行（通�？啥唐诔~定出力的50%）或低水溫全補水下達到運行標準。
除氧器--熱力除氧器--熱力淋水盤式除氧器--熱力水膜除氧器--熱力旋膜式除氧--改造的優勢：
１、除氧器改造工藝簡單，不光改造費用低(是更換除氧頭造價的1/2左右)，運行費用也降低很多。
２、除氧器現場改造速度快，易加工和現場改造安裝。
舉例說明老式熱力旋膜式除氧--淋水盤式、噴霧填料式除氧器改造的工藝:
1、老式除氧器改造費用低，是更換整套除氧頭造價的1/2左右。
2、老式除氧器改造進度快，易加工、現場改造安裝，可以保留原除氧頭的外殼及封頭部分，將原除氧頭內的淋水盤式或噴霧填料式的零部件全部拆除，更換新型下部蒸汽分配盤，然后在下部進汽盤的上方的一定位置加裝液汽網和水篦子，然后環形壓板進行密封固定，防止今后運行中水汽短路。
3、將老式除氧器封頭對接在旋膜器筒體的上部，然后焊接，再按原補水系統連接管口，在除氧頭上開口對接。
4、在對老式除氧器改造過程中，可以根據除氧器運行工況增加大除氧頭直徑，同時還可以根據計算換熱面積增加除氧頭高度，保證幾何換熱面積，增加淋水密度，設計有足夠的熱交換時間。保證溶解氧合格率為100％
