凝汽器膠球清洗裝置改進成功案例

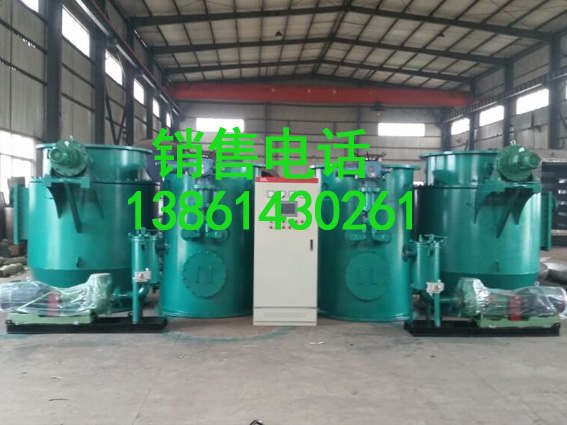

       山東香馳熱動有限公司凝汽器膠球清洗裝置收球率差，經唐鋼山設計院推茬，購買連云港市宏慶電力輔機開發有限公司全自動膠球清洗裝置一套,內置式收網【DN600】2臺，自動反沖洗二次濾網【DN600】2臺，電動裝球室【DN300】1臺，電動球閥【DN100】4只，手動球閥【DN100】4只，膠球輸送泵【JQ125-60】1臺，PLC控制箱【1700×700×350】1臺。

        山東香馳熱動有限公司機組停機檢修時間短，改造時間僅給我公司48小時，我公司派出精兵良將，準時改造完畢，經過試水，所有改造部件無泄漏，投入正常運行。經過山東香馳熱動有限公司凝汽器兩側收球率均≥95﹪，驗收合格。給連云港宏慶電力全自動膠球清洗裝置的評價：【連圣華康牌】凝汽器全自動膠球清洗裝置性能好，自動化性能高，無需留人值守。

全自動膠球清洗裝置試運行說明：

一、電源配套要求：
    1、買受人提供五芯電纜YJV3×25＋2×16[3Φ 220/380V（3P＋N＋PE）]至裝置。
    2、建議使用一路不間斷電源（AC 220V 1KVA）給PLC供電。
二、裝置聯鎖說明：
    1、本裝置預留DCS接口，投入運行時便于將故障信號和控制信號送給DCS，在DCS操作站可以顯示和報警。
    2、DCS送（DCS/PLC控制選擇）信號及DCS啟動信號至本裝置，控制本裝置啟停。
三、儀表清單：
    1、差壓開關  型號：KH-53D  2史）（測量收球網進出口壓力）。
    2、壓力表    型號：Y-150/0-1.0MPa   4只（裝在凝汽器進出水）

 四、膠球清洗裝置投用需試電：

     膠球清洗裝置還可以實現自動化運行，主要靠PLC模塊自動化控制，電動二次濾網在進水口配有差壓變送器。當電動二次濾網網面通流面積減少時，達到設計差壓值時，差壓變送器將信號傳送給PLC，PLC模塊指令啟動電動二次濾網傳動機構，同時打開電動排污閥進行排污。當差壓值恢復時，差壓變送器將信號傳送給PLC模塊，PLC模塊指令停止電動二次濾網旋轉，關閉電動排污閥。PLC同時配有時間實施計劃，膠球清洗投用可設置二級時間保護，時間設計范圍可以設置10-999小時自動投用一次。投用時間可設置為15-30分鐘，投用時間設置：PLC指令打開裝球室前置電動球閥，同時將信號傳送給膠球輸送泵，啟動膠球輸送泵。同時打開循環水進水管道上電動投球閥，當正常運行后PLC指令打開裝球室出口電動球閥，循環水管道回水管道上裝有收球閥，PLC設置時間清洗為15-30分鐘后。PLC指令關閉裝球室的電動閥門，PLC再指令關閉電動投球閥門，再指令關閉收球電動閥門、其次PLC指令停止膠球泵運行，根據PLC設置每隔10-999小時再進行下一次清洗工作，這樣保證了膠球清洗裝置的安全運行。
