自動真空除氧器的結構說明

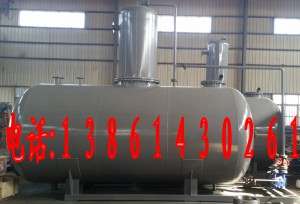

自動真空除氧器主要由除氧器（除氧塔與除氧水箱），新型真空系統、真空調節系統、冷卻系統、引水泵機組、PLC控制柜等部分設備組成，真空除氧器技術結構組成部件。
1、自動真空除氧器除氧塔
除氧塔內裝有特制霧化器，每只霧化器處理水量恒定，從而得到化霧效果。塔內裝有蓄熱器、氣水導流器，親水性能好。霧化的結果大大增加了水的脫氣面積，當霧化的水滴繼續流經無規則蓄熱器時，進一步加強了脫氣效果。雖然水在除氧塔內停留的時間很短，但是除氧效果很好。
2、自動真空除氧器除氧水箱
真空除氧器運行時，水箱內處于負壓。因此在高位安裝時，水箱出口處與鍋爐給水泵進口之間的凈距離不得小于11米。在低位安裝時（水箱出水口與鍋爐給水泵在同一高度），水箱出水口要接上引水泵機組，使負壓水升壓后進入鍋爐給水泵，水箱上裝有人孔，便于維修保養時使用。
3、新型真空系統
真空除氧器真空系統由水噴射式真空泵、循環水冷卻箱、離心泵組成。離心泵將循環水通過噴嘴造成高速水流而產生真空。本水噴射真空除氧裝置可利用軟化兼作循環水，溫度不會(huì )升高，因而可得到較高的真空度，提高除氧效果。方法是利用原有的軟化水水箱兼作循環水箱，節約設備及占地面積。
4、真空除氧器引水泵機組
在除氧器低位安裝時使用，通過該泵將負壓的除氧水升壓后再由給水泵打入鍋爐。
5、真空除氧器電磁閥
為避免軟化水進水泵不工作時軟化水進入除氧器，因此在除氧器進水管道中要裝電磁閥，電磁閥的啟閉由水位自控報警器控制，電磁閥選用Dg50，Pg16工作介質水溫小于等于60℃ 的規格。電磁閥要水平安裝。
6、真空除氧器水位自控報警器及管式液位計或其它液位控制器
真空除氧器水位自控報警器由傳感器與控制報警器組成。傳感器與液位計裝在除氧水箱上�？刂茍缶鞣旁谑覂炔僮髋_上�？刂茍缶骺刂栖浕M(jìn)水泵與電磁閥兩者的動作。
（除氧器的進水量就是除氧器的出力，除氧器的出水量與鍋爐運行時的進水量有關，一般不超過除氧器的額定出力，因此除氧器的進水量略大于出水量。當除氧水箱內水位在正常水位的上限時，水位自控報警器動作，使得軟化水進水泵停止運轉與電磁閥關閉。此時由于除氧器仍在出水，水位逐漸下降，當水位在正常水位的下限時，軟化水進水泵有開始運轉同時電磁閥也打開，水位逐漸上升，從而水箱內水位可保持在正常水位范圍內。超出正常水位的上限或下限時還可以報警，此時可手控進行強制進水或使軟化水進水泵停止運轉，除氧器的進水是間斷進行的，除氧器的出水可以是連續也可以是間斷的（與鍋爐操作有關）要求盡可能連續進水。
 |
