新型粗、細粉分離器

一、用途：
　　 本設備是鋼球磨中貯式制粉系統的關鍵設備之一，它運行的好壞直接影響鍋爐，及至整個機組的經濟性和可靠性。

二、運行特點：
　�。�.結構簡單，特殊設計減小磨損，使用壽命大大提高。
　�。�.煤粉均勻性好，在相同出力下，煤粉細度比其他分離器下降8%。
　�。�.適合于大風量時運行出力可提高20%。
　�。�。阻力小，比常規分離器小280Pa。
　�。�.制粉電耗下降10%。
　�。�.調節靈活、范圍較大。
　�。�.鍋爐效率可提高1～2%。

三、基本原理及結構特點：
　　分離機理為：
　�。�.重力沉降分離（由流速下降和撞擊錐作用）。
　�。�.慣性分離（軸向擋板的撞擊和折向作用）。
　�。�.離心分離兼有重力分離（擋板導流形成旋轉流場和空間大形成）。

　　結構特點：
　�。�.入口擴容、降低流速（16-18m/s）。
　�。�.撞擊錐經過實際運行中，積累經驗、反復改進，形成目前結構，即解決了磨損問題又提高了分離效率。
　�。�.內錐體分閉，防止氣粉短路。
　�。�.上部加高，容積強度降低，加強了三級分離器效果。
　�。�.煤粉流向折射處，加裝特制部件，減小磨損使用壽命提高。
　�。�.裝有防爆防燃燒系統。

四、選型附表：

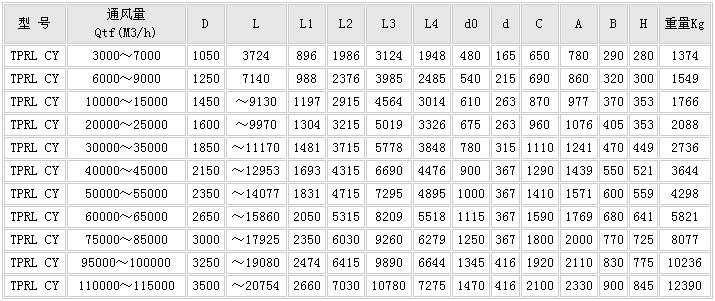

ＴＰＲＩ－ＣＹ系列細粉分離器

一、用途：
　　TPRI-CY系列旋風分離器具有較高的分離效率和較小的阻力，廣泛應用于大型燃煤鍋爐中貯式制粉系統和小型燃煤鍋爐的煙氣凈化。

二、工作原理及結構特點：
　　工作原理：是利用策略分離和離心分離使不同顆粒的煤粉分離。

　　結構特點：
　�。�.入口采用直切異型結構，減小了進氣與內部旋流的相互干擾， 提高了分離效率。
　�。�.排氣管內裝有導向葉片，減小了分離器阻力。
　�。�.裝有防爆防燃燒系統。
